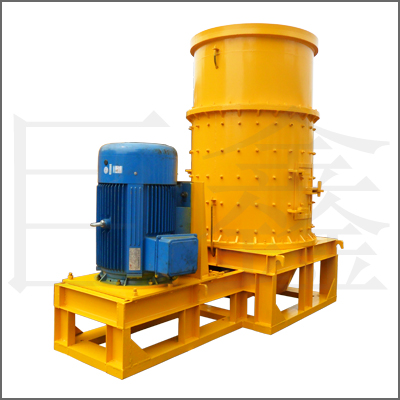

復合式碎石機
發布者：admin 發布日期：2010-8-20 16:43:50 來源：本站 瀏覽數：
 |
- 1.成砂率高、節能
- 2.具有細碎、粗磨功能
- 3.受物料水分含量影響小
- 4.含水份可達15%左右
- 5.出料粒度可調
- 6.粒狀均勻，呈多邊形
- 7.適合破碎中硬、脆性物料
- 8.結構簡單合理、運行成本低
|
復合式碎石機的用途：
復合式碎石機簡稱復合破，又被稱為新型制砂機，本系列產品經過優化設計，其性能達到了國際先進水平?？善扑槭沂?、水泥熟料、鐵礦石、鋁礦石、砂巖、石英、耐火材料、石膏、煤矸石等中硬物料，廣泛應用于建材、礦業、冶金、煤炭、化工等行業。主要破碎物料如下：
.jpg)
復合式碎石機的結構：
復合式破碎機全機由傳動裝置、主軸、筒體、上蓋及底座等部分組成，電動機經梯形三角帶帶動主軸旋轉，主軸上裝有錘頭，物料從上部給料口進入機內，并靠重力下落，物料連續受到高速旋轉的錘頭的一系列沖擊而被破碎，然后從下部排料口卸出。其內部結構圖如下：
部結構(8).jpg)
復合式碎石機工作原理：
塊狀礦石由進料斗落入上破碎腔內上甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使之有裂紋的礦石進一步被破碎。由于錐形轉子與襯板間的斜度，促使較小的物料向下遷移，達到由大到小自動實現分級破碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞、物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓而粉碎，從而提高破碎效率。從錐形轉子腔內落下的物料進入下破碎腔內，以借助甩料盤的離心力將物料進一步破碎成小顆粒。物料進入圓柱形轉子腔體內，對已被破碎的物料進行磨削，使物料進一步細碎，直至破碎成所需要的。
合破01(2).jpg)
復合式碎石機主要技術參數：
|
|
Specifications |
|
型號
Model
|
800 |
1000 |
1250 |
1500 |
1750 |
轉子直徑
Rotor Diameter (mm) |
650 |
800 |
1000 |
1250 |
1560 |
筒體高度
Cylinder Height (mm) |
800 |
850 |
850 |
1000 |
1410 |
轉速
Speed (r/min) |
1350 |
970 |
740 |
650 |
600 |
進料粒度
Feed Size (mm) |
50 |
70 |
100 |
100 |
100 |
出料粒度
Discharge Size (mm) |
≤5 |
≤5 |
≤5 |
≤5 |
≤5 |
處理量
Processing Capacity (t/h) |
5-15 |
8-80 |
15-60 |
20-80 |
30-100 |
功率
Power (kw) |
30 |
55 |
90 |
110 |
132 |
外形尺寸
Dimension (mm) |
2200*860*1980 |
2700*1160*2000 |
2800*1400*2730 |
3100*1900*2300 |
3350*2100*2800 |
總重量
Weight (t) |
2.3 |
5.8 |
9.7 |
18.1 |
26.61 |
